Flexspline at mga contact ng ngipin
Suriin ang paulit-ulit na pagbaluktot, load at pagkasira ng contact ng ngipin.
← Mga aplikasyon ayon sa industriya at piyesa
COMPONENT APPLICATION

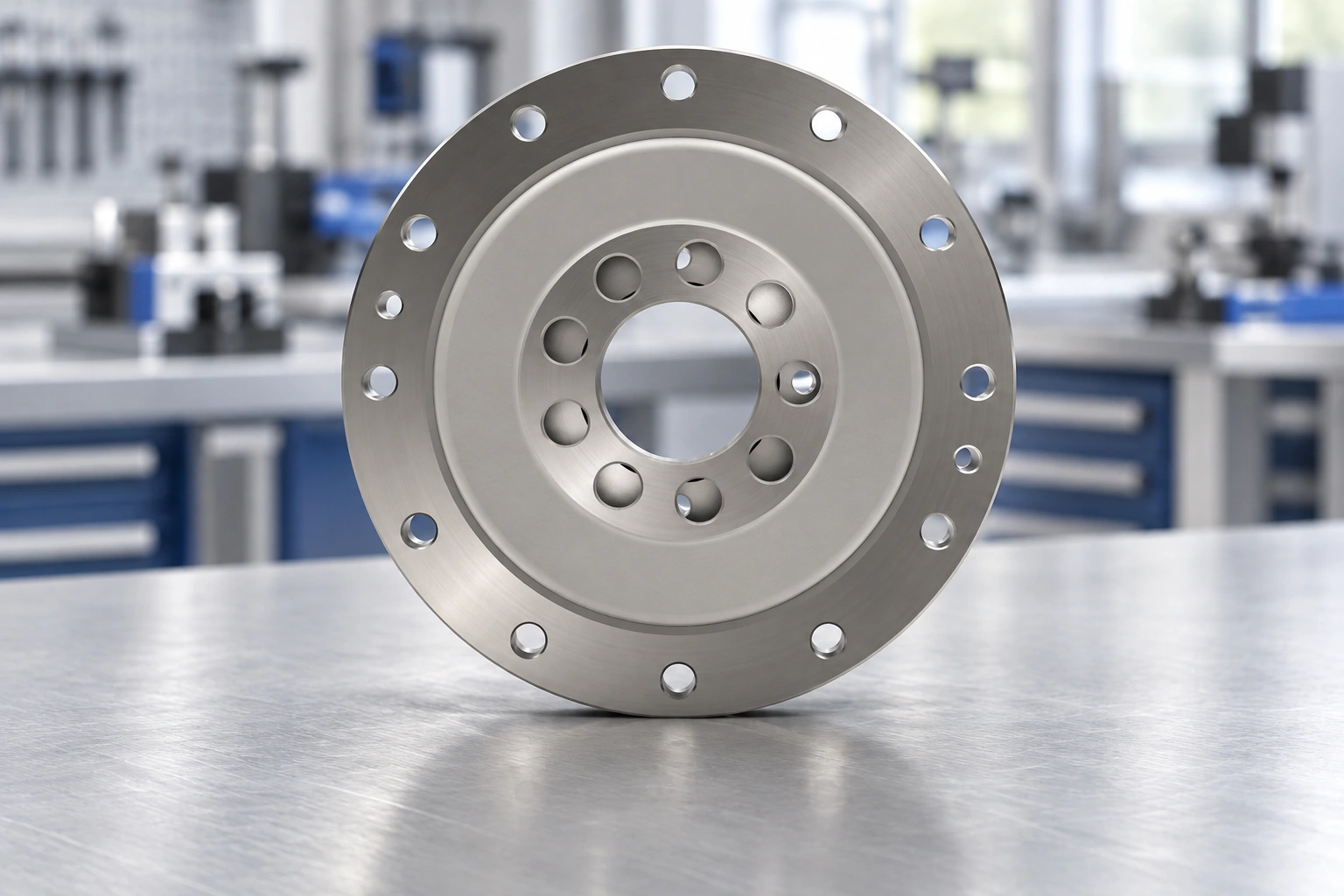

Grease para sa strain-wave reducer: mga contact ng ngipin at bearing
Ihiwalay ang mga contact ng ngipin ng flexspline/circular spline sa bearing ng wave generator. Suriin ang mga tinukoy na materyal, punto at dami ng paglalagay, torque sa operasyon, temperatura at tibay.
Mga punto ng aplikasyon at pagsusuri
Bearing ng wave generator
Ihambing ang torque, bilis at pagtaas ng temperatura.
Pagbuo at mga lokasyon ng grease
Sundin ang tinukoy na mga lokasyon ng paglalagay, dami at mga seal.
Tingnan ang eskema ng mekanismo
PAGPILI AYON SA KONTEKSTO
Pareho ba ang mga kondisyon ng pagpapadulas ng mga ngipin at bearing?
Binabago ng wave generator ang hugis ng flexspline. Suriin ang mga contact ng ngipin nang hiwalay sa bearing ng wave generator, sundin ang mga punto at dami ng paglalagay na partikular sa modelo, at sundin ang mga kinakailangan ng tagagawa tungkol sa pampadulas at pagbabawal sa paghahalo.
Itugma ang contact, kondisyon at ebidensiya
Tukuyin ang mga pagkakaiba ng mga contact bago ihambing ang mga kandidatong materyal.
| Contact | Pagpili at pagsusuri | ITALA |
|---|---|---|
| Disenyo at mga tinukoy na kondisyon | Magsimula sa modelo, oryentasyon, load, input speed at mga kinakailangan ng tagagawa sa pagpapadulas. | Modelo/laki, oryentasyon, tinukoy na materyal at load/bilis |
| Flexspline at mga mesh ng ngipin | Ihambing ang pagpapadulas ng ngipin, mga siklo ng load, pagkasira at abnormalidad sa mga tinukoy na kondisyon ng pagsusuri. | Bahagi ng pag-mesh, torque, mga siklo at paunang kondisyon/kondisyon ng ngipin pagkatapos ng pagsubok sa tibay |
| Bearing ng wave generator | Suriin ang suplay ng pampadulas, resistensiya sa pagsisimula, init habang tumatakbo at kondisyon ng pampadulas sa bearing. | Punto/dami ng paglalagay, torque sa pagsisimula/pagtakbo at temperatura |
| Pagbuo, pagpapalit at pagseselyo | Itugma sa modelo ang mga kinakailangan sa pagpuno at seal, kabilang ang residue, pagtagas at muling pagpapadulas/pagpapalit. | Kasalukuyang materyal, paglilinis, dami, mga seal at pamamaraan ng serbisyo |
Paano ihahambing ang mga kandidato
Basahin ang dokumentasyon ng eksaktong modelo
Itala nang hiwalay para sa mga ngipin at bearing ang tinukoy na materyal, mga punto, dami at kondisyon ng paggamit.
Kontrolin ang pagbuo at pagpuno
Kontrolin ang mga residue, paglilinis, oryentasyon at dami, pagkatapos ay tukuyin ang mga kondisyon ng load, bilis at temperatura.
Suriin ang operasyon at kondisyon pagkatapos ng pagsubok sa tibay
Itala ang torque sa pagsisimula/pagtakbo, init, tunog, pagtagas at mga ibabaw ng contact.
Mga tanong
Maaari bang gamitin ang parehong grease ng RV reducer?
Magkaiba ang mga mekanismo at espesipikasyon. Hindi pinatutunayan ng magkahawig na pangalan o consistency ang pagiging angkop sa mga contact ng ngipin, bearing o assembly; sundin ang dokumentasyon ng eksaktong modelo.
Gaano karami ang dapat ilagay sa mga ngipin at bearing?
Walang iisang dami para sa lahat. Nakaaapekto ang modelo, laki, oryentasyon at punto ng paglalagay sa espesipikasyon; gamitin ang dami at pamamaraan sa kaugnay na dokumentasyon.
Sapat ba ang mas mababang torque sa pagpili?
Ihambing ang tibay ng ngipin/bearing, init, tunog at pagseselyo kasama ng torque, kabilang ang pagpapalit mula sa kasalukuyang pampadulas.
MATERIALS & GRADES
Mga materyal at grade na dapat suriin
Ang mga nakalistang grade ng EUBO ay mga kandidatong materyal para sa aplikasyon, hindi rekomendasyon o pag-apruba ng tagagawa ng reducer, at hindi awtomatikong direktang kapalit. Suriin muna ang tinukoy na pampadulas at mga kondisyon sa pagpapalit.
Pagpili ng grease para sa mga strain-wave reducer, kabilang ang mga interface ng flexspline at wave generator. Suriin ang pagganap sa shear at kahusayan ng drive.
Reduction ratio, flexspline, wave generator at pagganap pagkatapos ng shear
Tingnan ang pangkat ng produkto at dokumentasyon →Ibahagi ang inyong piyesa at mga kinakailangan
Kumpirmahin ang mga numerikal na espesipikasyon at saklaw ng paggamit sa kasalukuyang TDS at SDS ng partikular na grade. Ibahagi ang drawing ng piyesa, mga materyal, kondisyon at layunin ng pagsusuri.
